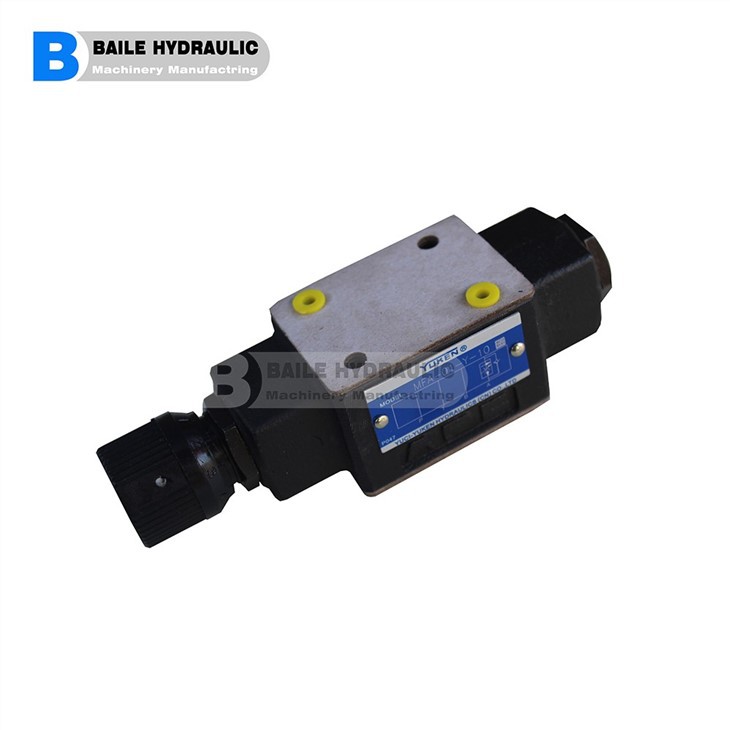

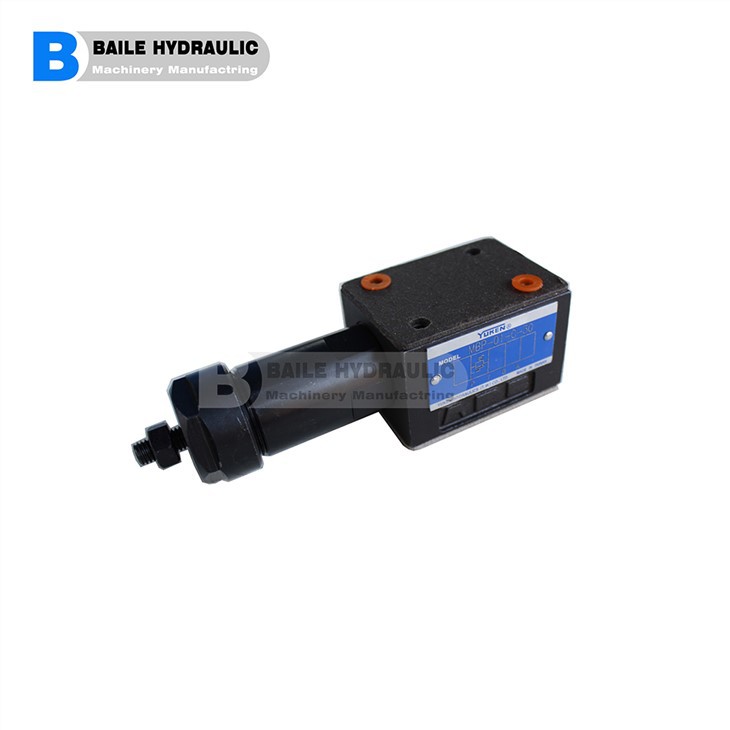

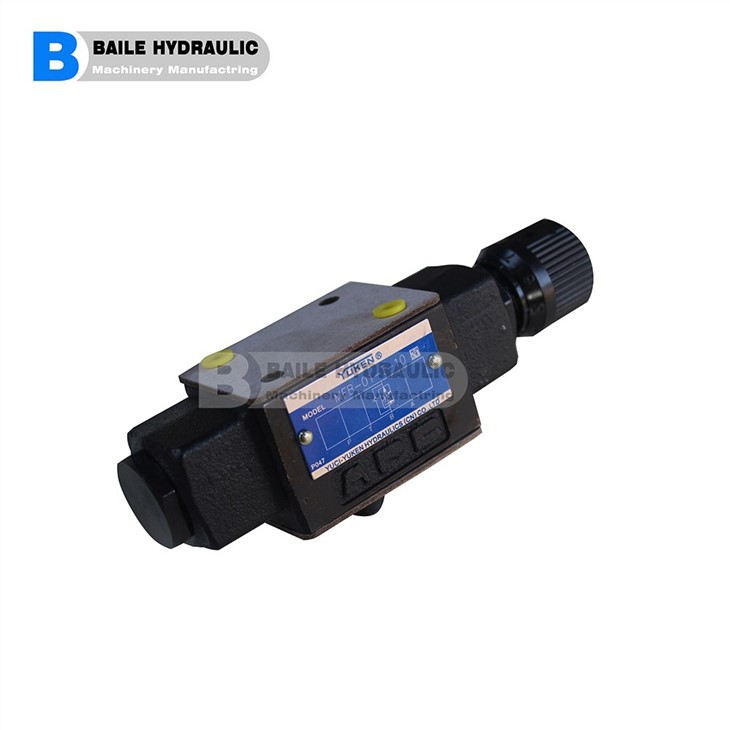

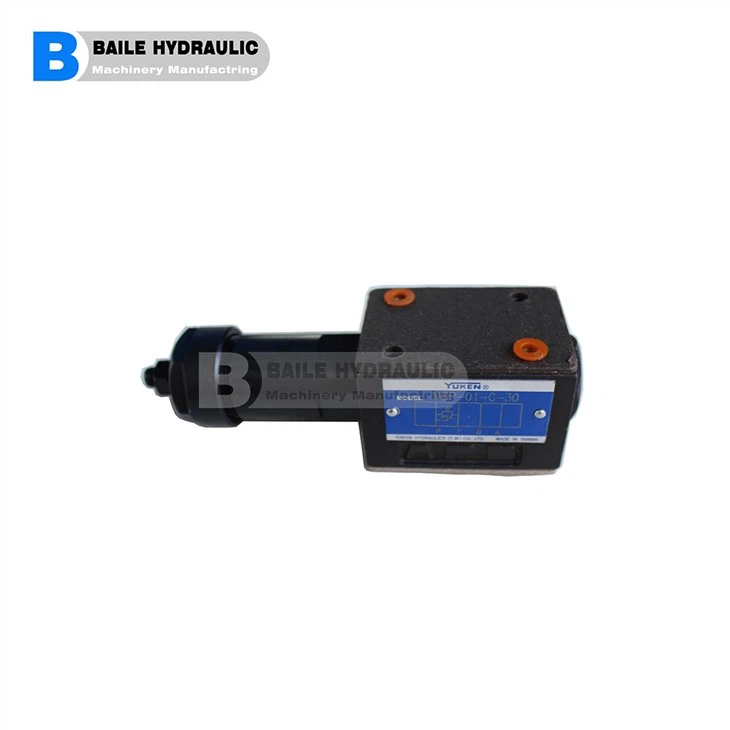

Vannes modulaires séquentielles série YUKEN MHP-01 MHA-01 Vannes modulaires à contrepoids série MHB-01 MHP-01-C-30 MHP-01-H{{6} } MHA-01-C-30 MHA-01-H-30 MHB-01-C-30 MHB-01-H-30

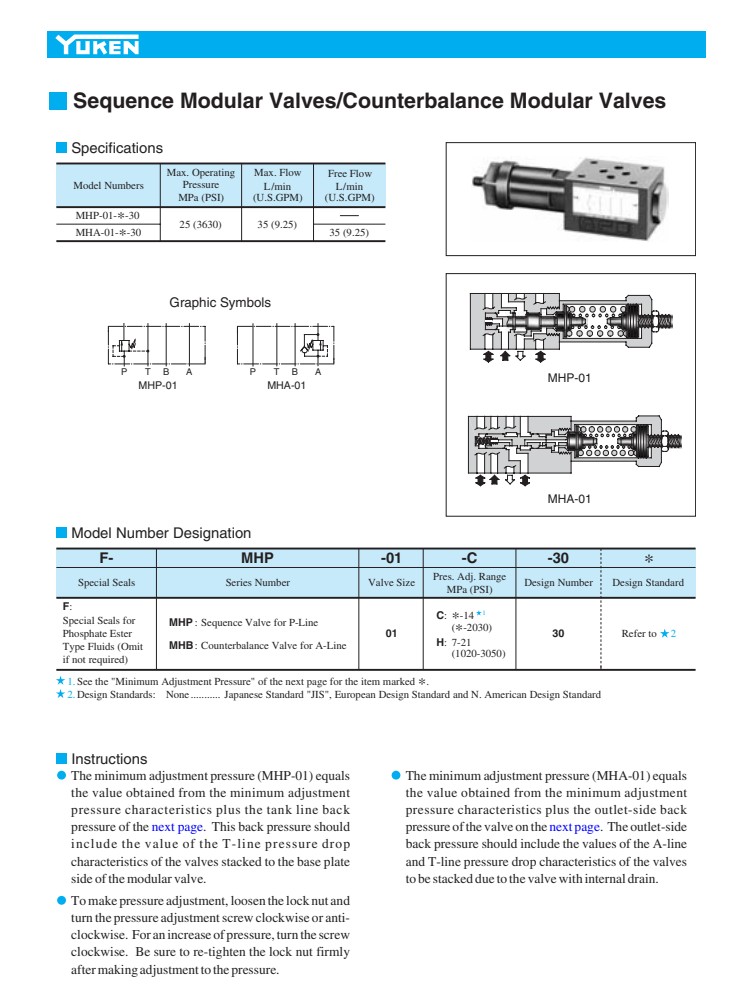

La pression de réglage minimale (MHP-01) est égale à la valeur obtenue à partir des caractéristiques de pression de réglage minimale plus la contre-pression de la conduite du réservoir de la page suivante. Cette contre-pression doit inclure la valeur des caractéristiques de chute de pression de la ligne T des vannes empilées du côté de la plaque de base de la vanne modulaire. Pour effectuer le réglage de la pression, desserrez le contre-écrou et tournez la vis de réglage de la pression dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre. Pour augmenter la pression, tournez la vis dans le sens des aiguilles d'une montre. Assurez-vous de resserrer fermement le contre-écrou après avoir réglé la pression. La pression de réglage minimale (MHA-01) est égale à la valeur obtenue à partir des caractéristiques de pression de réglage minimale plus la contre-pression côté sortie de la vanne sur la page suivante. La contre-pression côté sortie doit inclure les valeurs des caractéristiques de chute de pression des conduites A et T des vannes à empiler en raison de la vanne avec drain interne.
