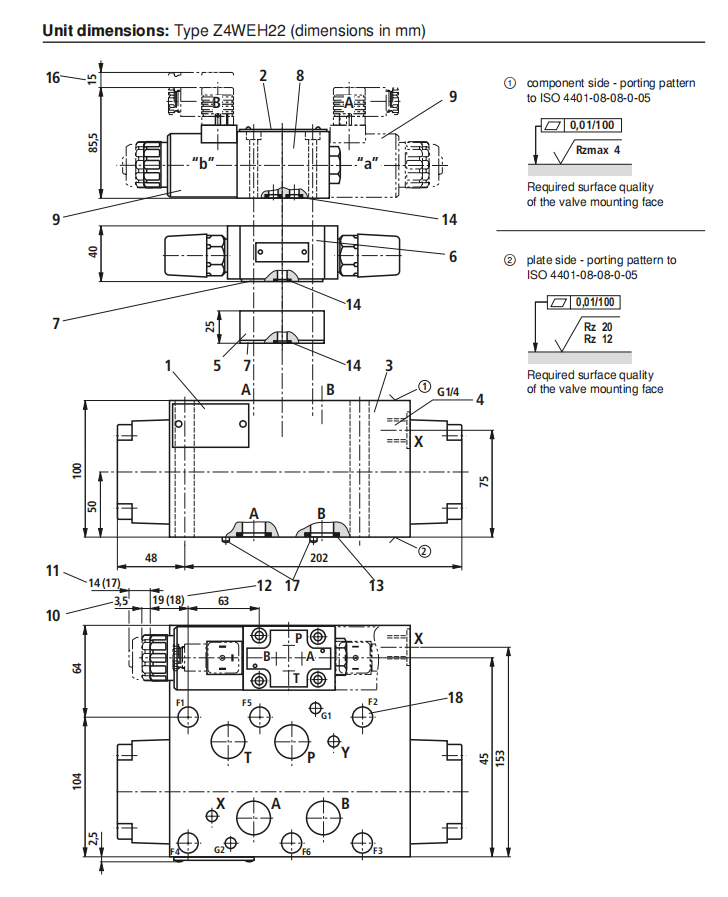

Vannes d'arrêt REXROTH types Z4WEH22 et Z4WH22 4/2 et 4/3, à pilotage interne, à pilotage externe

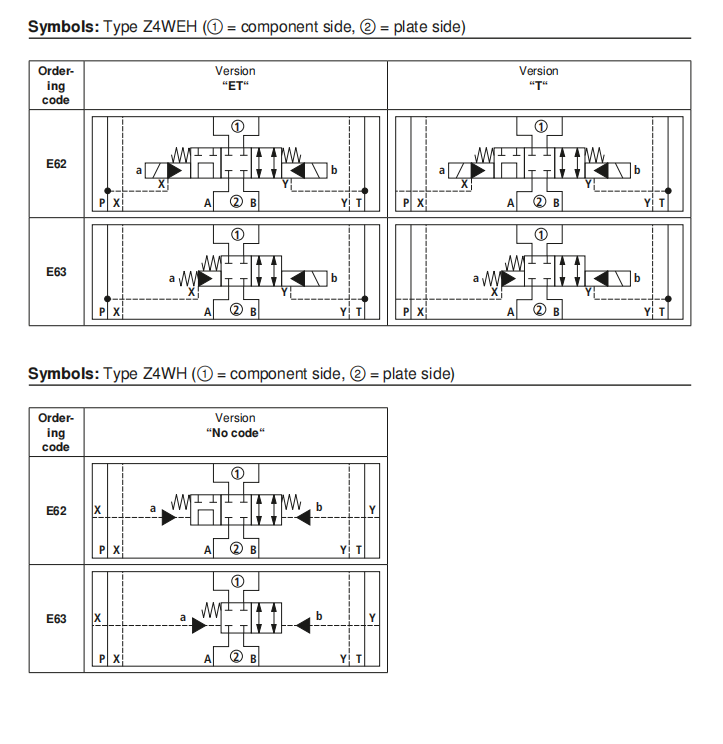

Série de composants 5XPression de service maximale 315 barDébit maximal 650 l/min. Les vannes du type Z4WEH sont des distributeurs à tiroir à commande électrohydraulique. Ils contrôlent le démarrage et l'arrêt d'un débit. Ces distributeurs se composent essentiellement d'un distributeur principal avec boîtier (1), d'un tiroir de commande principal (2), d'un ou deux ressorts de rappel (3.1 et 3.2), ainsi que d'un distributeur pilote (4). ).Le tiroir de commande principal (2) dans la vanne principale est maintenu par des ressorts ou par mise sous pression en position zéro ou initiale. Dans la position initiale, les deux chambres à ressort (6) et (7) sont reliées sans pression au réservoir via le canal pilote (4). La vanne pilote est alimentée en huile de pilotage via la conduite pilote (11). L'alimentation peut être assurée en interne ou en externe (en externe via l'orifice X de la plaque sandwich, voir page 6). Lorsque la vanne pilote est actionnée, par exemple l'électroaimant "a", le tiroir pilote (non représenté sur le dessin) est poussé vers la gauche. et la chambre à ressort (7) est par conséquent mise sous pression à la pression de pilotage. La chambre à ressort (6) reste sans pression. La pression pilote agit sur le côté gauche du tiroir de commande principal (2) et le pousse contre le ressort (3.1). Dans la vanne principale, les ports sont connectés côté composants et côté plaque en fonction du symbole
